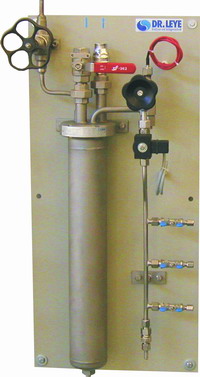

VT odberový systém Dr.Leye na montážnej platni

Odberový systém Dr.Leye
Kompletný VT odberový systém napájacej vody pary a kondenzátov pozostávajúci z:

Vstupný uzatvárací vysokotlaký ventil vzorky HEV10

Chladič vzorky K60/2HT
Max. tlak vzorky 300 bar
Max. teplota vzorky 550°C
Max. tlak v plášti 12 bar
Max. výstupná teplota z plášťa 60°C
Materiál trubky na vstupe nerez oceľ 1.4563
Materiál trubky nerez oceľ 1.4571
Materiál plášťa nerez 1.4301, výmenná plocha 0,28 m2

Vstupný a výstupný uzatvárací ventil chladiacej vody

Vysokotlaký redukčný ventil RV 10/2E
Materiál nerez 1.4571
Max. tlak 400 bar
Max. teplota 400°C

Teplotná poistka TPS 371
Tlak na vstupe max. 200 bar
Blokačná teplota 49°C
Čas blokády max. 5 s
Materiál nerez 316, Viton, Nylatron
Hmotnosť 500 g
Pripojenie ¼“ trubka

Miestny teplomer

Spätný tlakový regulátor UV10/1
Regulovateľný tlak 1,0 bar
Pripojenie ¼“ FNPT
Prevádzková teplota –40...+74°C
Materiál nerez 316, tesnenie Viton
Hmotnosť 0,5 kg

Montážna platňa
Rozmery 400 x 850 mm
Materiál nerez oceľ 304

VT chladič K60/2 HT

Vysokotlaký uzatvárací centil HEV 10

Vysokotlaký redukčný ventil RV 10/2E
